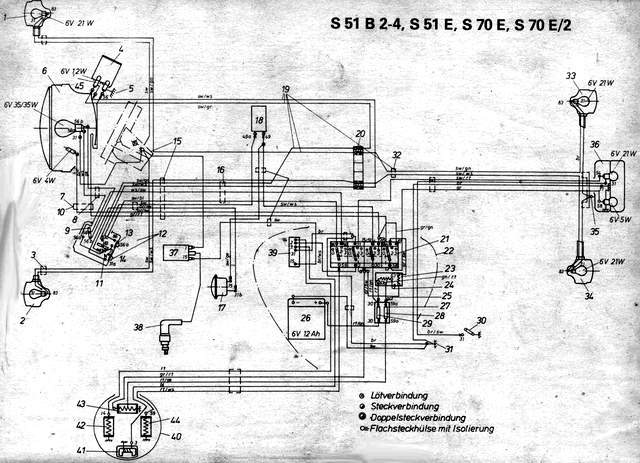

Legende: |
| 1 - Blinkleuchte | 17 - Signalhorn | 33 - Blinkleuchte |
| 2 - Blinkleuchte | 18 - Blinkgeber | 34 - Blinkleuchte |
| 3 - Kabelverlauf | 19 - Kabelverlauf | 35 - Masse |
| 4 - Tachometer | 20 - Leitungsverbinder | 36 - Bremsschlußleuchte |
| 5 - Masse | 21 - Zündlichtschalter | 37 - Zündspule |
| 6 - Scheinwerfer | 22 - Gehäuse | 38 - Zündkerze |
| 7 - Kabelverlauf | 23 - Ladeanlage | 39 - Steuerteil |
| 8 - Kabelverlauf | 24 - Leitung grün (für wenig Ladung) | 40 - Schwunglicht -elektronikzünder |
| 9 - Abblendschalter | 25 - Leitung grün/rot (für viel Ladung) | 41 - Steuergeber für Thyristor |
| 10 - Kabelverlauf | 26 - Batterie | 42 - Ladespule für Zündkondensator |
| 11 - Blinkschalter | 27 - Sicherungsdose | 43 - Lichtspule 21W für Batterieladung, Tachobeleuchtung, Brems- u. Rücklicht |
| 12 - Doppeltaster | 28 - Schmelzeinsatz F 3, 15 | |
| 13 - Lichthupe | 29 - Schmelzeinsatz 8 A | 44 - Lichtspule 35W für Scheinwerfer |
| 14 - Horndruckknopf | 30 - Bremslichtschalter | 45 - Blinkkontrollleuchte |
| 15 - Kabelbefestigung | 31 - Masse | |
| 16 - Kabelverlauf | 32 - Kabelbefestigung |
