Bedienelemente der S51

Eigentlich sollte der echte S51-Fahrer ja alle Funktionen seiner S51 im Schlaf beherrschen können...

... auf dieser Seite erfährst du, wie du deine S51 dazu bringst, genau das zu machen, was du willst!.

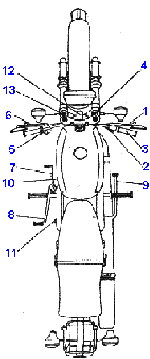

Übersicht
  Diese Sachen findest du an deiner S51:

01. Handbremshebel
02. Starterhebel
03. Gasdrehgriff
04. Tachometer
05. Kombinationsschalter (bei älteren /einfachen Modellen =Abblendschalter)
06. Kupplungshebel
07. Fußschalthebel
08. Kickstarterhebel
09. Fußbremshebel
10. Benzinhahn
11. Zündlichtschalter und Werkzeugkastendeckel
12. Typschild und Fahrgestellnummer
13. Drehzahlmesser (bei den C-Modellen) 		Draufsicht

Lenker linke Seite
  Kombischalter:

1 Schalter für Fernlicht
2 Schalter für Blinkleuchte
3 Druckknopf für Hupe
4 Druckknopf für Lichthupe

Diesen Schalter findest du nur an den S51B, C und einigen C Modellen. 		Kombischalter
Kombischalter
Abblendlichtschalter:

1 Schalter für Hupe
2 Schalter für Fern-/Abblendlicht
...Abblendlicht ist UNTEN, Fernlicht OBEN

Diesen Schalter findest du nur an den S51N und E/4 Modellen ohne Blinker. 		Abblendlichtschalter
Abblendlichtschalter

Lenker rechte Seite
  Schalter für Startvergaser ("Schock"):

1 aus
2 an

Diesen Schalter findest du nur an den S51B, C und einigen C Modellen.
Im gezogenen Zustand aktiviert dieser Schalter den zusätzlichen Startvergaser - du darfst dabei KEIN Gas geben! 		Startvergaser
Startvergaser
Lichtschalter:

1 Kurzschlussschalter - damit kannst du den Motor ausschalten
2 Licht EIN (oben) /AUS (unten)


Diesen Schalter findest du nur an den S51N und E/4 Modellen ohne Zündschloss, deshalb diese Art, den Motor auszumachen. 		Lichtschalter
Lichtschalter

Lenkerschloss
  So kannst du dein Moped sichern:

1 Schlüssel einstecken
2 ¼ Umdrehung nach rechts drehen
3 Schloss reinschieben
4 ¼ Umdrehung nach links drehen (zur Mitte)
Schlüssel abziehen.

um das Schloss wieder zu lösen, musst du genau umgekehrt vorgehen. 		Lenkerschloss
Lenkerschloss

Benzinhahn
  So läuft der Saft:

1 ZU (nix kommt raus)
2 AUF
3 RESERVE

in der RESERVE-Stellung wird der Sprit aus dem unteren Teil des Tanks gezogen. Dadurch kann Dreck oder Rost in den Vergaser gelangen, deshalb solltest du möglichst wenig auf RESERVE fahren. 		Benzinhahn
Benzinhahn

Zündschloss
  Was soll man da gross erklären? Schlüssel rein, ein- oder mehrmals drehen und fertig!.
Schalterstellungen:
..0 AUS - Moped kann nicht angetreten werden
..I AN - für den Normalbetrieb, bei den neueren Modellen brennt auch das Vorderlicht
.II AN mit Licht - bei Allen Modellen ist hier Zündung und Licht an
III AUS mit Standlicht

Der Zündschlüssel kann in den Stellungen 0 und III abgezogen werden. 		Zündschloss
Zündschloss
